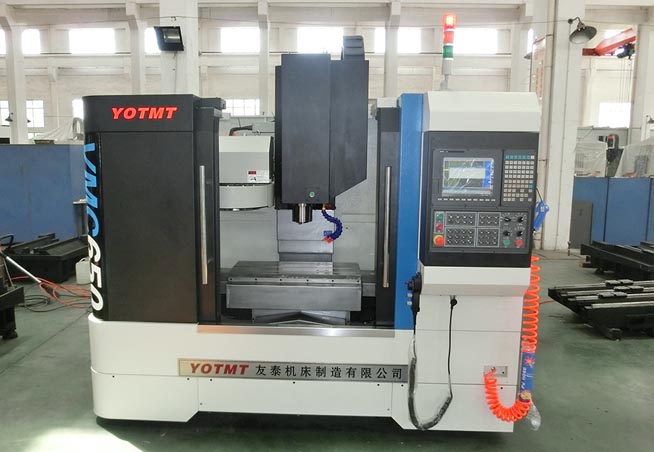

VMC650线轨加工中心正面图

VMC650线轨加工中心

直径范围:
长度范围:
基本功能:
选择功能:
相关产品
加工案例
相关配件
栏目导航
联系方式
山东友泰机床制造有限公司
电话:0632 5911616
手机:18678372901
传真:0632 5911617
地址:山东滕州市鲁班大道鑫泰科技园
VMC650加工中心结构特点:
◆三轴采用台湾线性滑轨,具有高刚性、高定位精准、低噪音、低摩擦特性,可做快速位移(24m/min)及或得最佳循圆精度;
◆主结构铸件采用高品质的米汉纳铸铁,组织稳定,永久确保品质
◆铸件经由有限元分析法电脑计算分析,合理的结构强度及加强筋的搭配,提供机械之高刚性;
◆超宽底座及立柱均为箱型结构体,鞍座加宽加长,重荷全支撑设计,结构坚实,可确保加工时之重负荷能力;
◆主轴头内以筋骨强化结构,主轴头与立柱接触长度比率适当,提供主轴之稳固支撑;
◆机台配有防撞击装置,可吸收由工人操作失误引起的撞击而产生的振动,使撞击的损害减至最低,确保原有的精度;
◆机台采用油水分离设计,可有效使润滑油与切削液分离,防止切削液因混合而劣化,影响加工品质;
◆机台采用台湾高精度高刚性高精密主轴,皮带式主轴刚性强、可靠性高,直结式主轴高速高效高精度、噪声小、振动低,全面满足用户需求;

项目 单位 参数 备注

行    程

X、Y、Z行程

mm

650*400*500
主轴鼻端至工作台距离

mm

100-600

主轴中心至立柱导轨

mm

481

进    给 速 度

X轴快速移动

m/min

24

Y轴快速移动

m/min

24

Z轴快速移动

m/min

24

切削进给

m/min

1-10
工 作 台

工作台面积

mm

800×450

最大承重

kg

350

工作台面距地面高度

mm

约800

T型槽

mm

3×18×125

主    轴

选配

/

皮带式

可选直连

转速

rpm

8000

可选12000 rpm

主轴锥孔

BT40



系统

/

FANUC 0i Mate-MD

可选其它品牌

主轴电机

/

3.7/5.5KW

可选5.5/7.5KW

精    度

定位精度(JIS标准)

mm

±0.005/300

重复定位精度(JIS标准)

mm

±0.003

其    它

整机外形尺寸(约)

mm

2200×1600×2200

气压

kg/cm2

≥6.5

电压

/

380V/50Hz

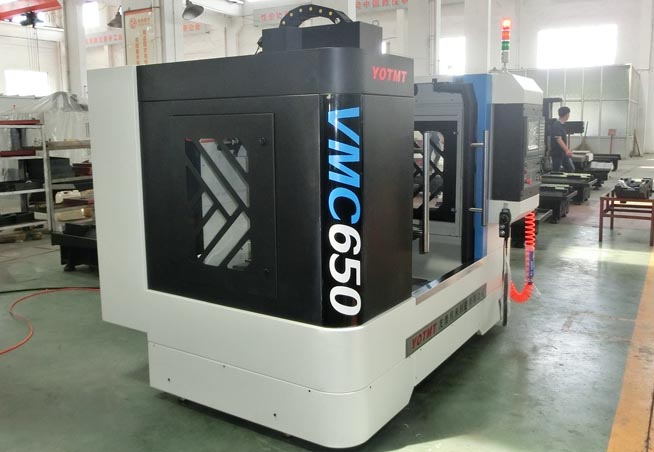

1、产品外观2、机床优势: 【售后服务】
